Пояснительная записка
к калькуляции стоимости основных материалов
эскизного проекта“Мой дом - моя крепость”

I ДОМ

 1. Фундамент

 Длина наружных стен, а так же фундамента под наружные стены: Lст = 40 м.

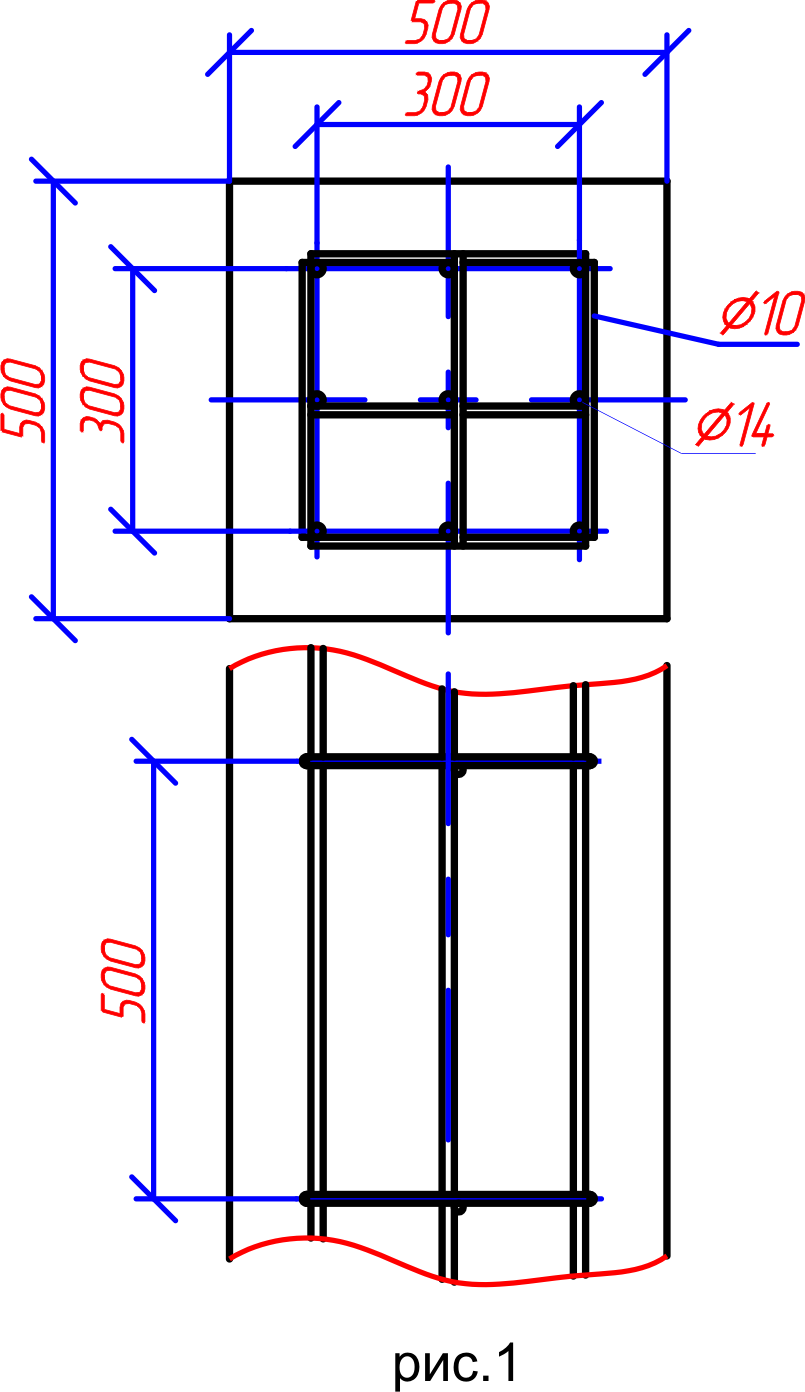

Схема армирования показана на рис.1

Продольное армирование выполнено арматурой диаметром 14 мм

 К14 = 9 шт, - количество армирующих жил диаметром 14 мм.

 Поперечное армирование выполнено арматурой диаметром 10 мм, схема показана на рис.1

 К10 = 6 шт - количество армирующих жил диаметром 10 мм в одном сечении.

 Поперечное армирование выполнено по всей длине фундамента с шагом 500 мм,

 Sф = 0,5х0,5 = 0,25 м2, - площадь сечения фундамента.



1. Арматура d14:



К14 х Lст = 9 х 40 = 360 м/п;

 2. Арматура d10:

К10 х Lа = 6 х 0,3 х ((Lст/0,5) + 2) = 147,6 м/п,

 где Lа - длина армирующего прутка в поперечном сечении.

 3. Бетон.



VБ = SФ х LСТ = 0,25х40 = 10 м3,

 где VБ - объем бетона на фундамент.



Сечение фундамента

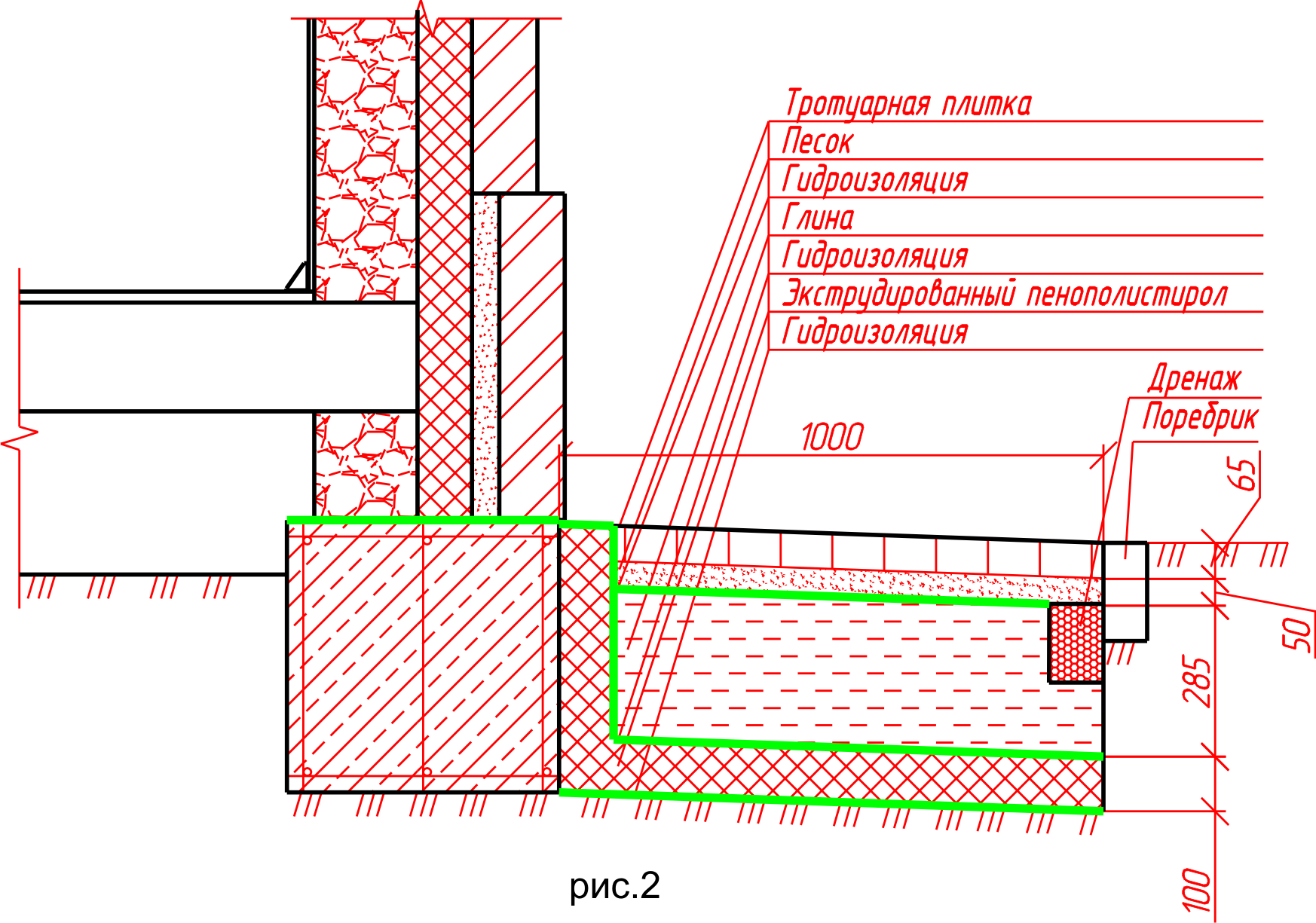

Утепление фундамента



1. Экструдированный пенополистирол толщина 100 мм.

 SПП = (LУФ + LУГ) х LСТ,

 где SПП - площадь необходимого пенополистирола.

      LУФ - ширина утеплителя примыкающего к фундаменту, в нашем случае 0,5 м.

      LУГ - ширина утеплителя примыкающего к грунту, в нашем случае 0,9 м. , отсюда

 SПП = (0,5+0,9)х40 = 56 м2

  2. Гидроизоляция.



Гидроизоляция для утепления фундамента укладывается в 3 этапа, суммарная ширина гидроизоляции по всем трем этапам составляет необходимую (LГ) для расчета площади необходимой гидроизоляции (SГ)

 - Гидроизоляция грунта - 0,9 м;

 - Гидроизоляция, которая начинается с фундамента и ложится на утеплитель - 0,5 м фундамент + 0,1 м толщина утеплителя + 0,4 м правая сторона утеплителя прилегающего к фундаменту + 0,9 м верх утеплителя, лежащего на грунте = 1,9 м

 - Гидроизоляция, которая начинается на фундаменте и ложится на глиняный замок - 0,5 м фундамент + 0,1 м толщина утеплителя + 0,2 м правая сторона утеплителя прилегающего к фундаменту + 0,9 м глиняный замок = 1,7 м, отсюда

 LГ = 0,9 + 1,9 + 1,7 = 4,5 м

SГ = LГ х LСТ = 4,5 х 40 = 180 м2



3. Тротуарная плитка на отмостку.



SТП = LСТ х BОТ = 40 х 1 = 40 м2



где SТП - площадь тротуарной плитки, ВОТ - ширина отмостки.



4. Садовый бордюр

 Садовый бордюр устанавливается вдоль всей отмостки, поэтому его необходимо 40 м/п.

 Утепление фундамента



2. Стены

 Расчет материалов на стены ведется без вычета оконных и дверных проемов, это делается для того, чтобы компенсировать, то количество материалов, которое неизбежно придется разрезать в необходимый размер. Кроме того, при расчетах всей калькуляции ведется округление в большую сторону, для того, чтобы при реализации проекта затраты заказчика оказались максимально близки к расчетным, или меньше.

 Основные данные для расчета:

Длина несущих стен - LСТ = 40 м

Высота потолка - hП = 2,7 м

Ширина основания фронтона - bФР = 8 м

Высота фронтона - hФР = 2,3 м



1. Блок до фронтона.



NБС = ((hП/0,19) + 4) х LСТ х 2,5,

где NБС - количество блоков до фронтона,

     hП/0,19 - количество рядов блока на высоту потолка, 2,7/0,19 = 14,2 - принимаем 15 рядов.

     4 - количество дополнительных рядов блока 2 снизу и 2 сверху, для обеспечения лучшей теплоизоляции дома и конструктивной законченности,

     2,5 - количество блоков в 1 метре кладки, отсюда

NБС = (15 + 4) х 40 х 2,5 = 1 900 шт.



2. Блок на фронтоны.



NБФ = bФР x hФР х 13,5,



Произведение bФР x hФР  дает площадь двух фронтонов, 13,5 - количество блоков в 1 м2 кладки.



NБФ = 8 x 2,3 х 13,5 = 248, 4 шт



3. Кирпич до фронтона.



NКС = ((hП/0,1) + 8) х LСТ х 4,

 где NКС - количество кирпичей до фронтона,

     hП/0,1 - количество рядов кирпичей на высоту потолка, 2,7/0,1 = 27рядов.

     8 - количество дополнительных рядов кирпичей 4 снизу и 4 сверху, для обеспечения лучшей теплоизоляции дома и конструктивной законченности,

     4 - количествокирпичей в 1 метре кладки, отсюда

 NКС = (27 + 8) х 40 х 4 = 5 600 шт.



4. Кирпич на фронтоны.



NКФ = bФР x hФР х 40,

 Произведение bФР x hФР  дает площадь двух фронтонов, 40 - количество кирпичей в 1 м2 кладки.

 NКФ = 8 x 2,3 х 40 = 736 шт



5. Утеплитель.

 SУСТ = (hП + (0,19 х 4)) х LСТ,

 где SУСТ - площадь утеплителя на стены

      0,19 х 4 - высота четырех дополнительных рядов блока.

 SУСТ = (2,7 + (0,19 х 4)) х 40 = 138,4 м2



6. Стеклопластиковая арматура.



Стеклопластиковая арматура укладывается через каждые 3 ряда блока, две жилы в шов между рядами блока и одна жила в близлежащий шов между рядами кирпича, итого 3 жилы.

 LСПА = (((hП/0,19)+4)/3) х 3 х LСТ + bФР х ((hФР/0,19)/3) х 3,

 где LСПА - длина необходимой стеклопластиковой арматуры,

      (((hП/0,19)+4)/3) х 3 х LСТ - длина арматуры на кладку до фронтона,

      bФР х ((hФР/0,19)/3) х 3 - длина арматуры на кладку фронтона,

      ((hП/0,19)+4) - общее количество рядов блока до фронтона,

      (((hП/0,19)+4)/3) - количество швов между рядами в которых расположена арматура,

      (((hП/0,19)+4)/3) х 3 - количество жил арматуры на кладку до фронтона,

      (hФР/0,19) - общее количество рядов блока на фронтоне,

      ((hФР/0,19)/3) - количество швов между рядами в которых расположена арматура,

      ((hФР/0,19)/3) х 3 - количество жил арматуры на кладку фронтона

 LСПА = (((2,7/0,19)+4)/3) х 3 х 40 + 8 х ((2,3/0,19)/3) х 3 = 856 м/п.



7. Гибкие связи.



Гибкие связи устанавливаются через каждые 5 рядов кирпича, по 4 шт на 1 метре шва кирпича.

 NГС = (((hП/0,1)+8)/5) х LСТ  х 4 + bФР х ((hФР/0,1)/5) х 4,

 где NГС - количество гибких связей,

      (((hП/0,1)+8)/5) х LСТ  х 4 - количество связей на кладку до фронтона,

      bФР х ((hФР/0,1)/5) х 4 - количество связей на кладку фронтона,

      4 - количество связей на метр шва.

      ((hП/0,1)+8) - общее количество рядов кирпича до фронтона,

      (((hП/0,1)+8)/5) - количество швов между рядами в которых расположены связи,

      (hФР/0,1) - общее количество рядов кирпича на фронтоне,

      ((hФР/0,1)/5) - количество швов между рядами в которых расположены связи,

 NГС = (((2,7/0,1)+8)/5) х 40  х 4 + 8 х ((2,3/0,1)/5) х 4 = 1 267 шт.



8. Перемычки





Перемычки приняты деревянные сечением 190 х 180 мм.

Общая длина перемычек на оконные проемы - 1,8 х 4 = 7,2 м.

Объем 0,19 х 0,18 х 7,2 = 0,25 м3

Общая длина перемычек на дверные проемы - 1,4 х 2 = 2,8 м.

Объем 0,19 х 0,18 х 2,8 = 0,1 м3

Итого объем - 0,35 м3



3. ПЕРЕГОРОДКИ



Длина перегородок LПЕР = 25 м.

Длина фундамента под перегородки LФПЕР = 29 м.

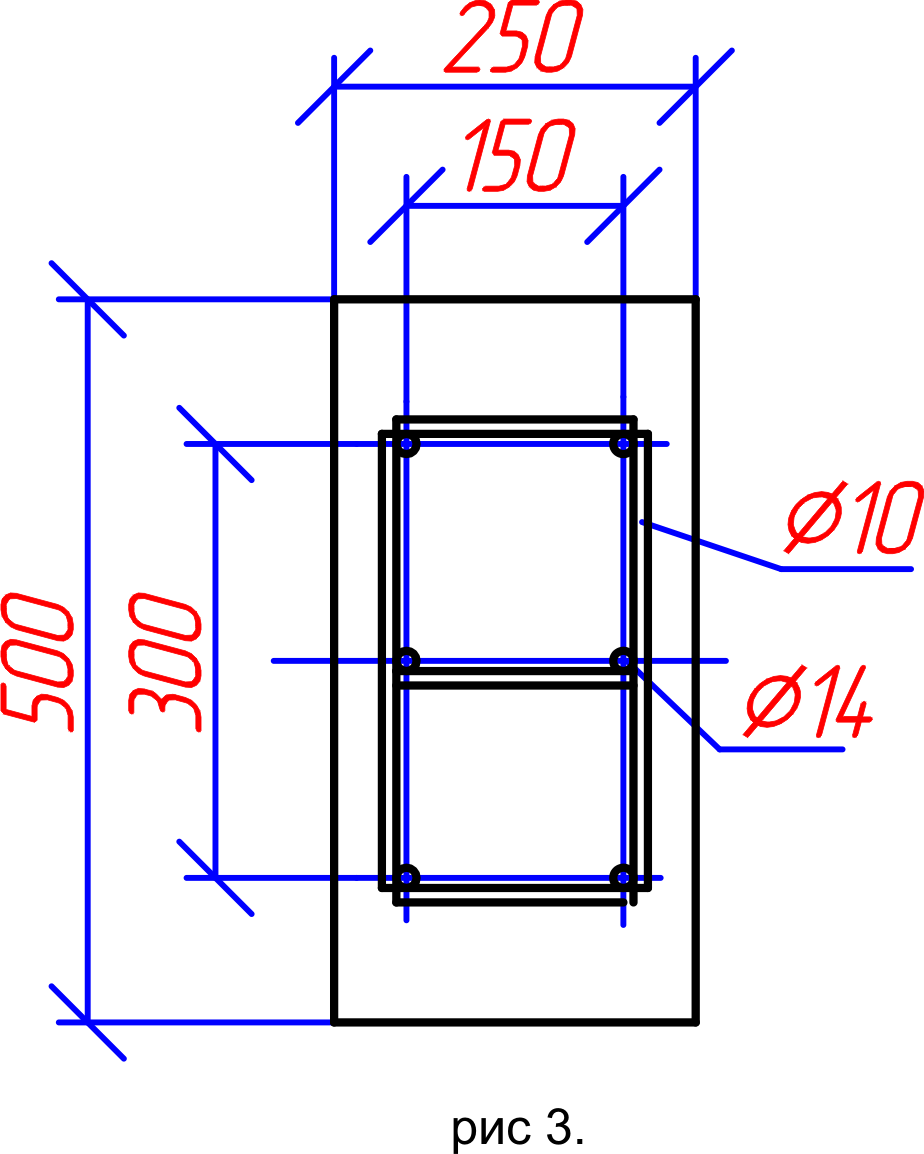

Схема армирования фундамента и размеры указаны на рис.3

Продольное армирование выполнено арматурой диаметром 14 мм

 К14 = 6 шт, - количество армирующих жил диаметром 14 мм.

 Поперечное армирование выполнено арматурой диаметром 10 мм,

 К10МАЛ = 3 шт - количество армирующих жил диаметром 10 мм длиной 150 мм в одном сечении.

К10БОЛ = 2 шт - количество армирующих жил диаметром 10 мм длиной 300 мм в одном сечении

 Поперечное армирование выполнено по всей длине фундамента с шагом 500 мм,

 Sф = 0,25х0,5 = 0,125 м2, - площадь сечения фундамента.



1. Арматура d14:



К14 х LФПЕР = 6 х 29 = 174 м/п;



2. Арматура d10:



((К10БОЛ х 0,3)+(К10МАЛ х 0,15)) х((LФПЕР /0,5) +2) =(2х0,3+3х0,15)х((29/0,5)+2) = 63 м/п.

 где ((К10БОЛ х 0,3)+(К10МАЛ х 0,15)) - длина арматуры диаметром 10 мм в одном сечении,

 ((LФПЕР /0,5) +2) - количество поперечных армирующих сечений.



3. Бетон.



VБ = SФ х LФПЕР = 0,125х29 = 3,6 м3,

 где VБ - объем бетона на фундамент.



Сечение фундамента





4. Блок



((hП/0,19) + 2) х LПЕР х 2,5 - 5 х 2,09 х 0,7 х 13,5,

 где ((hП/0,19) + 2) - число рядов блока на перегородках,

 5 х 2,09 х 0,7 х 13,5 - число блока на 5 межкомнатных перегородок размером 2,09 х 0,7 м



((2,7/0,19) + 2) х 25 х 2,5 - 5 х 2,09 х 0,7 х 13,5 = 964 шт.



5. Перемычки



Перемычки приняты деревянные сечением 190 х 180 мм.

Общая длина перемычек на межкомнатные двери - 1,1 х 5 = 5,5 м.

Объем 0,19 х 0,18 х 5,5 = 0,19 м3

Длина перемычки на проем - 4,4 м.

Объем 0,19 х 0,18 х 4,4 = 0,15 м3

Итого объем - 0,34 м3



4.ПЕРЕКРЫТИЯ



Общие данные:

Ширина дома - bД = 8 м

Длина дома - LД = 12 м

Количество пролетов - КПР = 3 шт

Ширина пролета - bПР = 4 м.



Перекрытия пол



1. Балки 50 х 150 мм



Балки укладываются с шагом 500 мм. Длина балки 6 м.

VБАЛ = (bД/0,5+2) х КПР х 6 х 0,15 х 0,05,

где VБАЛ - объем пиломатериала на балки,

      (bД/0,5+2) - количество балок в одном проеме,

      6 х 0,15 х 0,05 - объем одной балки,

VБАЛ = (8/0,5+2) х 3 х 6 х 0,15 х 0,05 = 2,4 м3,



2. Пароизоляция



bД х LД = 8 х 12 = 96 м2



3. Брусок обрешетки 50 х 50 мм



VБРУС = (bПР/0,5+2) х КПР х bД х 0,05 х 0,05

де VБРУС - объем пиломатериала на брусок обрешетки,

      (bПР/0,5+2) - количество балок в одном проеме,

      bД х 0,15 х 0,05 - объем одной ветки брусков,

VБРУС = (4/0,5+2) х 3 х 8 х 0,05 х 0,05 = 0,6 м3



4. Покрытие пола ЦСП 3600 х 1200 х 10 - 2 слоя.



SЦСП = bД х LД х 2 + 3,6 х 1,2,

где SЦСП - необходимая площадь листов ЦСП,

      3,6 х 1,2 - площадь одного листа ЦСП, добавленная для компенсации расхода материала на раскрой.

SЦСП = 8 х 12 х 2 + 3,6 х 1,2 = 196 м2

Перекрытие потолок

 Расчет ведется аналогично расчету перекрытия пола, учитывая, что подшивка листов ЦСП в один слой.

Площадь утеплителя потолка равно общей площади дома - 96 м2.

Покрытие пола чердака - доска толщиной 25 мм, общий объем - 96 х 0,025 = 2,4 м3

5. ДВЕРИ, ОКНА

 В данном пункте цены по всем позициям приняты средние по г.Барнаулу на апрель 2022 года

6. КРЫША

Расчет деревянной конструкции крыши разбит по сечениям балок.

1.Балка 150 х 150 мм (несущая). Длина балки 12 м, количество 3 шт.

12 х 3 х 0,15 х 0,15 = 0,81 м3

2.Балки 100 х 100 мм (мауэрлат, опоры)

Мауэрлат - 2 шт, длина 12 м.

 12 х 2 х 0,1 х 0,1 = 0,24 м3

 Опоры - 5 шт, длина 2,5 м.

 5 х 2,5 х 0,1 х 0,1 = 0,125 м3

 ИТОГО: 0,24 + 0,125 = 0,365 м3

 3. Коньковый прогон 100 х 150 мм.

Длина 12 м плюс свес 2 м = 14 м.

14 х 0,1 х 0,15 = 0,21 м3

 4. Балки 50 х 150 мм.

Стропильные ноги - 14 х 6 х 0,05 х 0,15 = 0,63 м3

Стойки - 14 х 1,5 х 0,05 х 0,15 = 0,16 м3

Подкосы - 1 х 14 х 0,05 х 0,15 + 1,5 х 14 х 0,05 х 0,15 = 0,26 м3

Коньковая доска - 14 х 0,05 х 0,15 = 0,105 м3

5. Обрешетка 40 х 100 мм, шаг 500 мм.

Двускатная крыша, длина одного ската - 6 м.

На обрешетку требуется досок (6/0,5+2) х 2 = 28 шт. длина 14 м

Объем - 1,6 м3

6. Металлочерепица

Площадь одного ската - 6 х 14 = 84 м2

Общая площадь металлочерепицы - 168 м2 + 5 м2 - на обеспечение укладки черепицы внахлест.

Крепежные элементы рассчитаны исходя из конструкции кровли.
